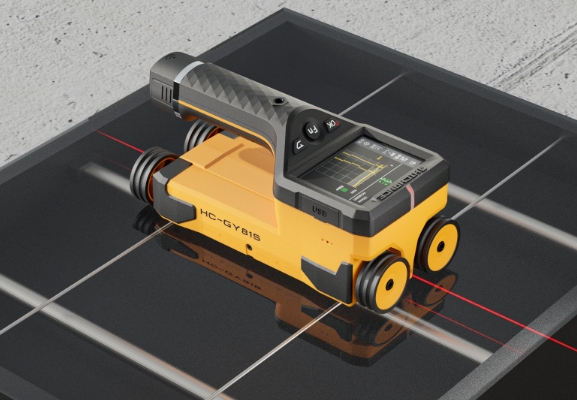

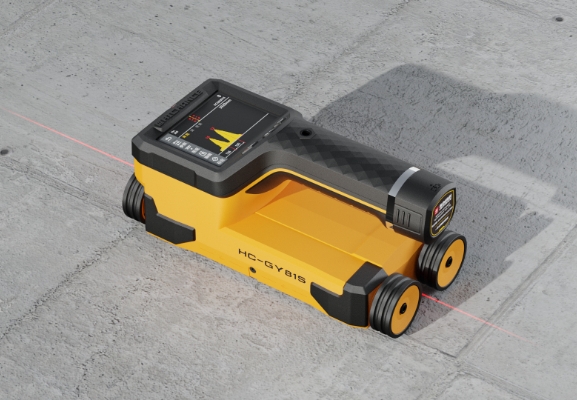

HC-GY81/GY81S

一體式鋼筋掃描儀

觀看視頻

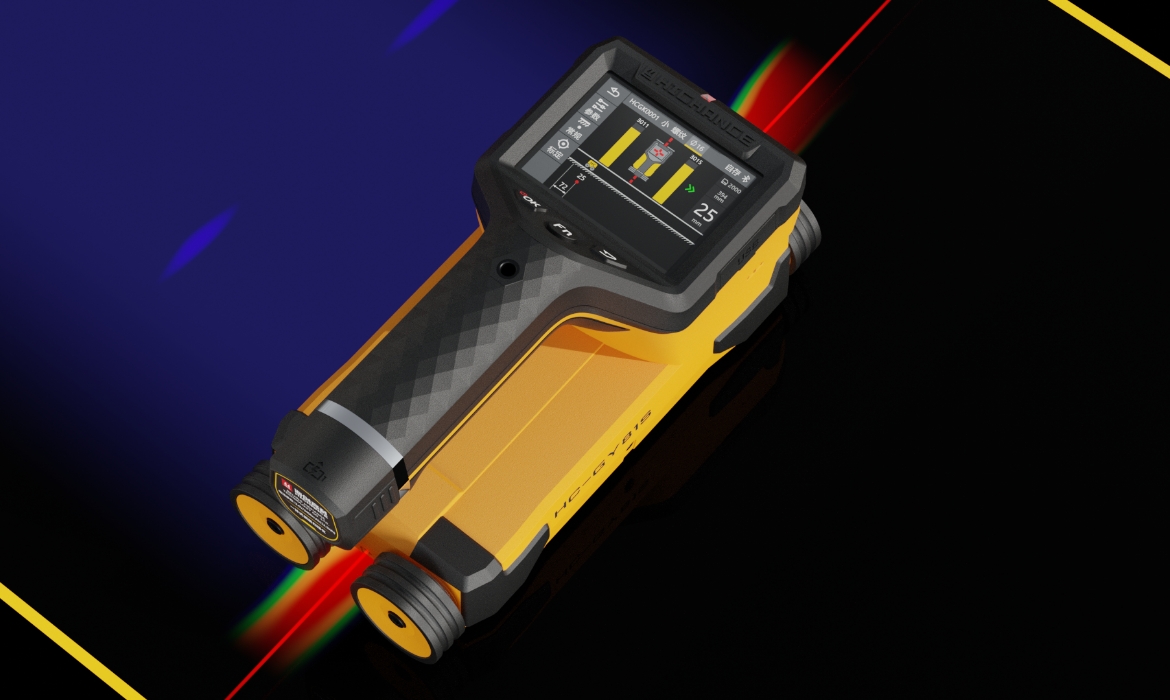

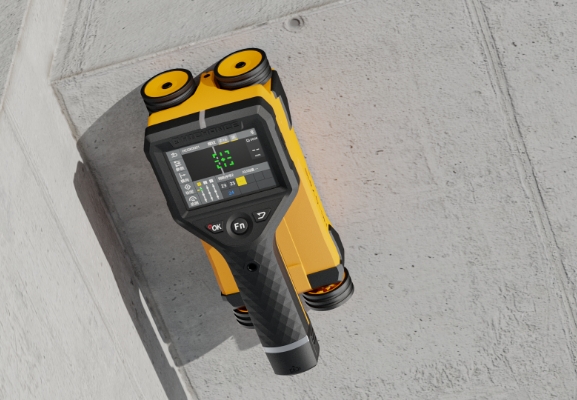

鉆石紋理高質感機身

雙色包膠一次注塑成型，持握更舒適，軟膠全方位保護儀器

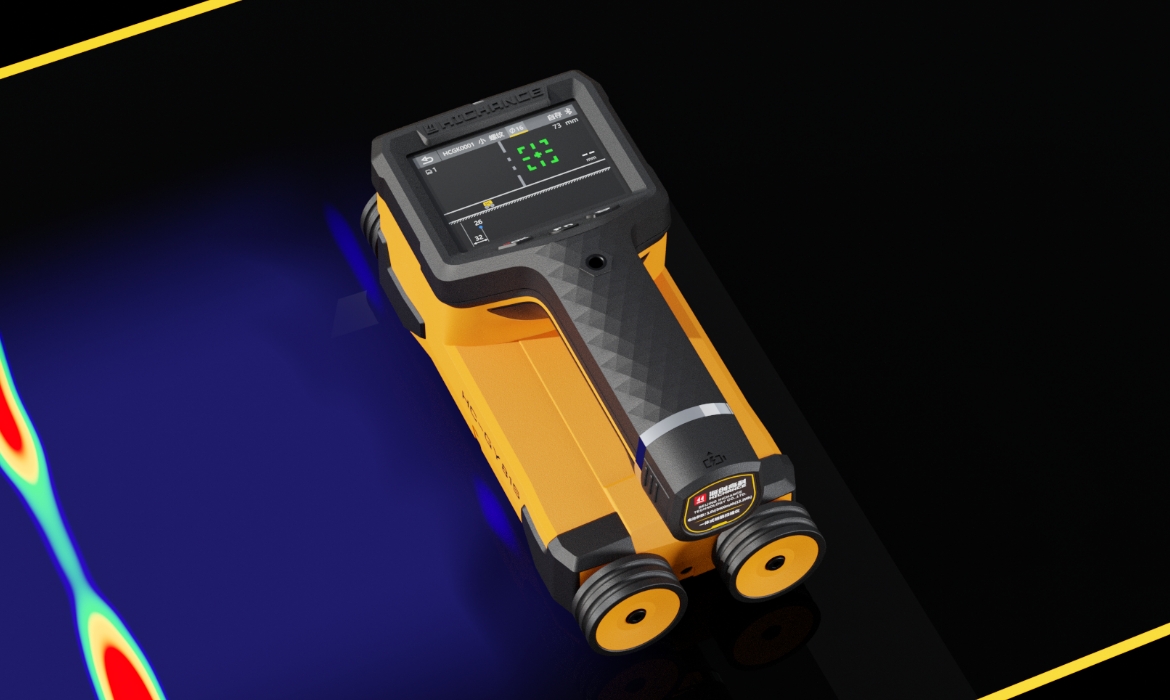

厚度模式精確至0.1mm

左右雙路 AD 值提示，中心自動判讀

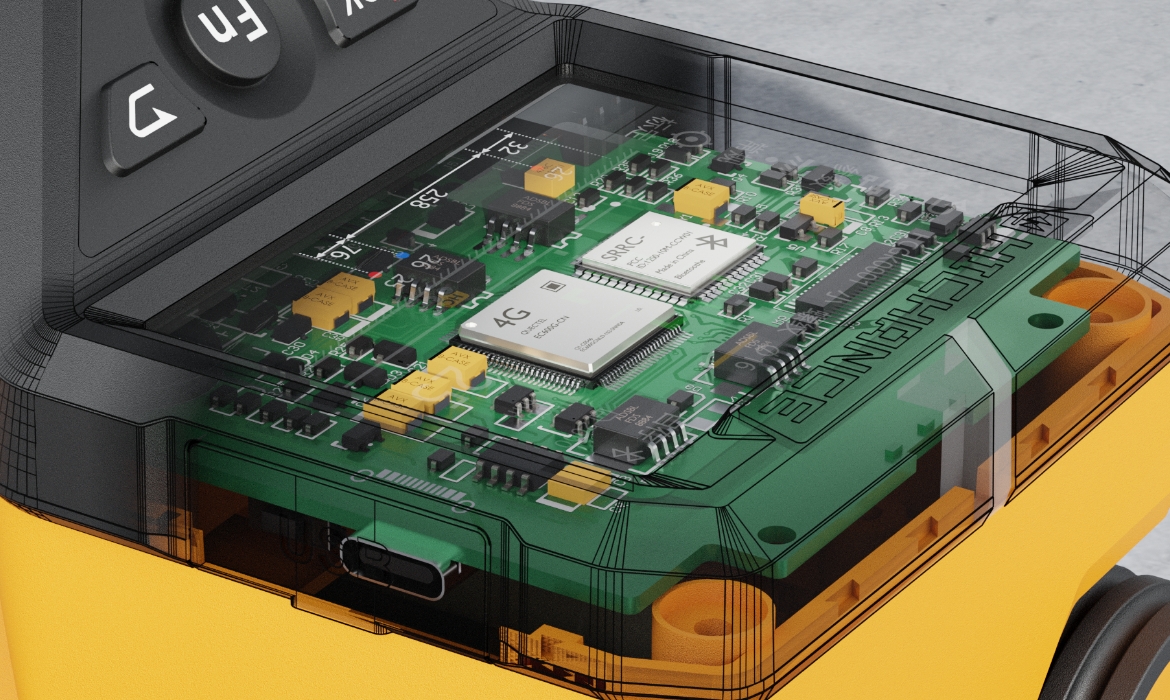

內置4G模塊

數據可直接上傳至服務器，支持實時定位

功能介紹

支持多種檢測模式

  • 厚度檢測模式
  • 波形檢測模式
  • JGJ模式
  • 網格掃描模式

規格參數

應用領域
  • HC-GY81 / GY81S一體式鋼筋掃描儀，是一種便攜式智能無損檢測設備，用于檢測鋼筋混凝土結構內部鋼筋位置、鋼筋保護層厚度、鋼筋走向及分布情況，還可對非磁性和非導電介質中的磁性體及導電體進行檢測。
    (注：兩個型號產品區別，GY81S 配置同屏顯示器)
    		•

    功能特點
  • 高質感外觀，3.2 寸高分辨率彩色液晶屏，配有電容觸摸屏，全新UI設計，搭配兩種主題，人機交互更加友好；

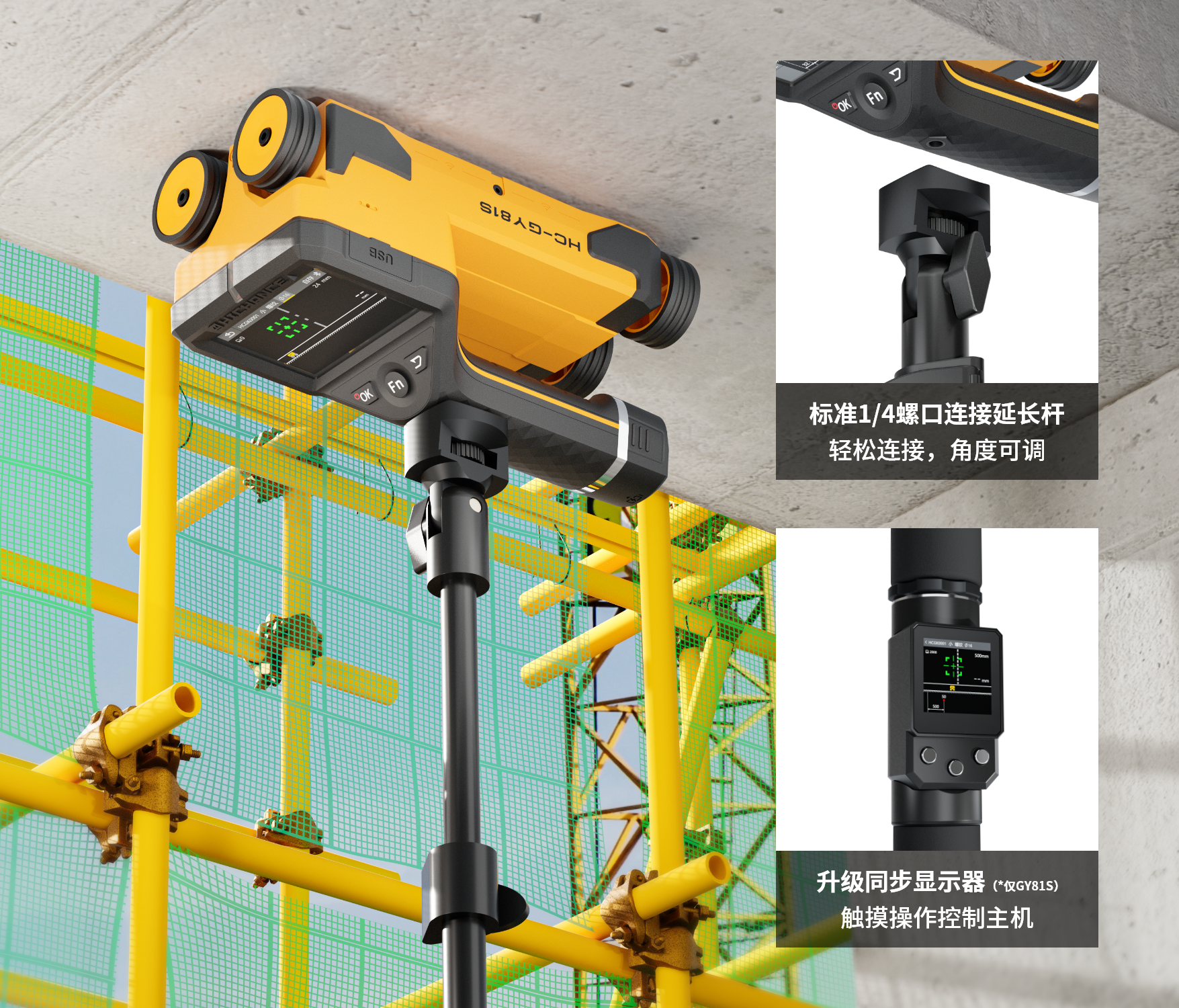

  • 1.54 寸全新同步顯示器，配有電容觸摸屏，無線操控，無需攀高使檢測更加安全高效（僅 HC-GY81S 支持）；
  • 內置全網通4G模塊和SIM卡，支持實時定位，儀器數據直接上傳至服務器；
  • 內置溫度傳感器，感知檢測環境溫度變化，智能提示標定，使檢測數據更準確；
  • 優化各種掃描模式下的鋼筋判定算法，鋼筋定位更加準確；
  • 厚度檢測模式保護層精度至 0.1mm，支持左右雙路 AD 值提示，中心自動判讀；
  • JGJ 檢測功能，實現單點復測，自動生成現場測點縮略圖，自定義檢測順序，滿足檢測規程測試需求；
  • 新增區塊檢測模式，上位機可生成三維模型；
  • 內置低功耗藍牙芯片，連接海創數據平臺 APP ，實現檢測數據實時上傳；
  • 大容量存儲空間，可存儲10000構件 /5,500,000測點；
  • PC 端支持藍牙讀數，數據讀取更加便捷，可減少主機USB口損耗，延長壽命；

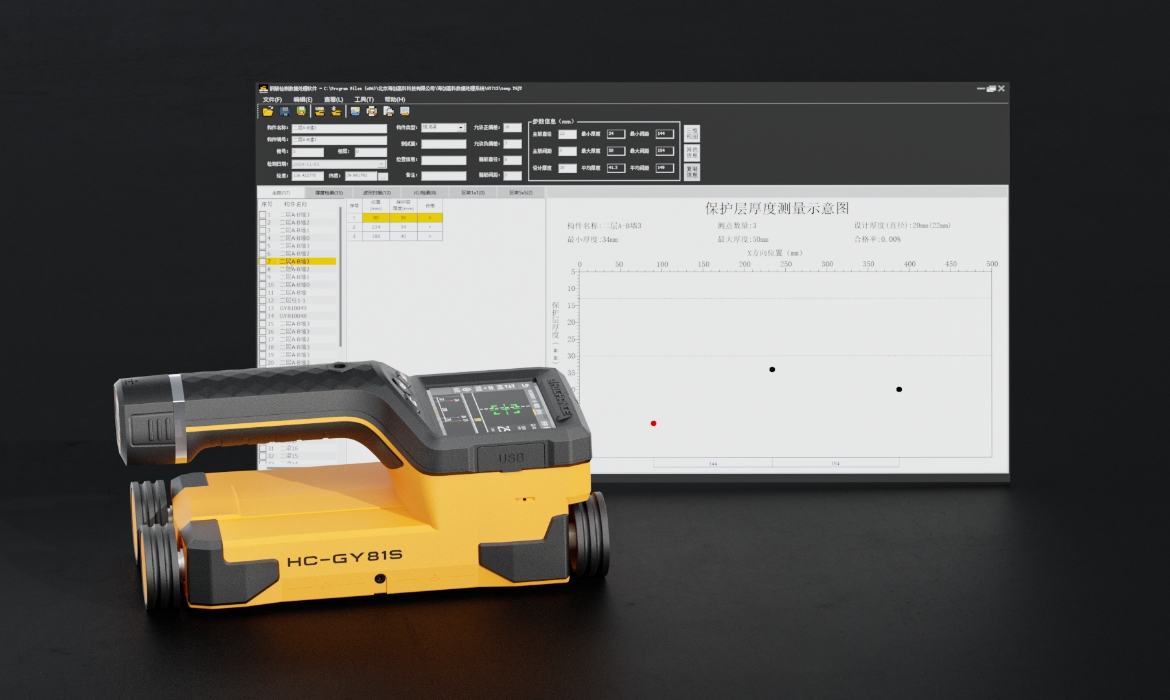

  • 專業的檢測數據處理分析軟件，數據分析處理、打印導出報告輕松完成。
    		•

    依據標準
  • GB 50010-2010 《混凝土結構設計規范》（2024版）
  • GB 50204-2015 《混凝土結構工程施工質量驗收規范》
  • GB/T 50344-2019 《建筑結構檢測技術標準》
  • GB/T 50784-2013 《混凝土結構現場檢測技術標準》
  • JGJ/T 152-2019 《混凝土中鋼筋檢測技術規程》
  • DB11/T 365-2016 《鋼筋保護層厚度和鋼筋直徑檢測技術規程》
  • JJF 1224-2009 《鋼筋保護層、樓板厚度測量儀校準規范》
  • JTG/T J21-2011 《公路橋梁承載能力檢測評定規程》
    		•

    技術指標
  • 鋼筋直徑設置范圍： Φ6 ~ Φ50
  • 量程： 第一量程：1 ~ 120； 第二量程：5 ~ 220
  • 保護層厚度測量最大允許誤差： ±1：1 ~ 80； ±2：81 ~ 120； ±4：121 ~ 220
  • 直徑估測模式： 有
  • 數據傳輸模式： USB線傳輸、PC藍牙讀數
  • 供電方式： 充電18650鋰電池，工作時長≥24h
  • 屏幕尺寸： 3.2寸彩色液晶屏(320x240像素)
  • 存儲數量： 10000構件 / 5,500,000測點 / 波形模式累計可存5500米
  • 儀器尺寸： 206.7 * 94 * 97.88
  • 儀器重量： 616g
  • 實時上傳： 支持

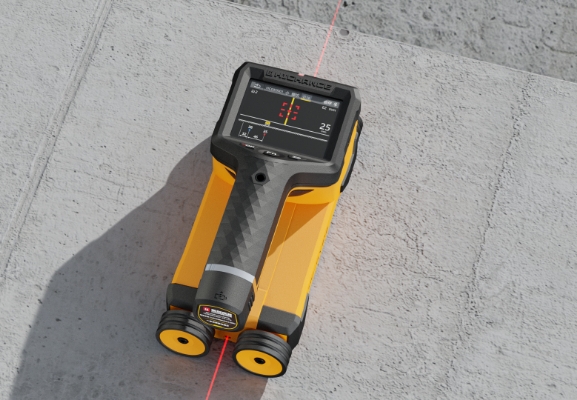

  • 激光指示： 4 向激光
  • 環境溫度檢測： 內置溫度傳感器，感知環境溫度變化，智能提示標定
  • 4G上傳： 有

  • 同屏顯示器參數
  • 屏幕尺寸： 1.54寸彩色液晶屏（240*240像素)
  • 傳輸距離： 10 m
  • 操作方式： 觸摸+按鍵
  • 通訊方式： 藍牙 5.2
  • 工作時長： 大于 24 小時
  • 充電時間： 4 小時
    		•

    相關下載

    標準規范
  • GB 50010-2010 混凝土結構設計標準（2024版）.pdf
  • GB 50204-2015 混凝土結構工程施工質量驗收規范.pdf
  • GB/T 50344-2004 建筑結構檢測技術標準.pdf
  • JGJ/T 152-2019 混凝土中鋼筋檢測技術規程.pdf
  • DB11/T 365-2016 鋼筋保護層厚度和鋼筋直徑技術規程.pdf
  • GB/T 50784-2013 混凝土結構現場檢測技術標準.pdf
  • JJF 1224-2009 鋼筋保護層、樓板厚度測量儀校準規范.pdf
  • JTG/T J21-2011 公路橋梁承載能力檢測評定規程.pdf

    • 使用說明書
  • HC-GY81S 說明書.pdf

    • 上位機軟件
  • 海創高科數據處理系統.251027.zip

    • Android
    手機端軟件
  • 海創數據平臺V1.2.21.250331.apk

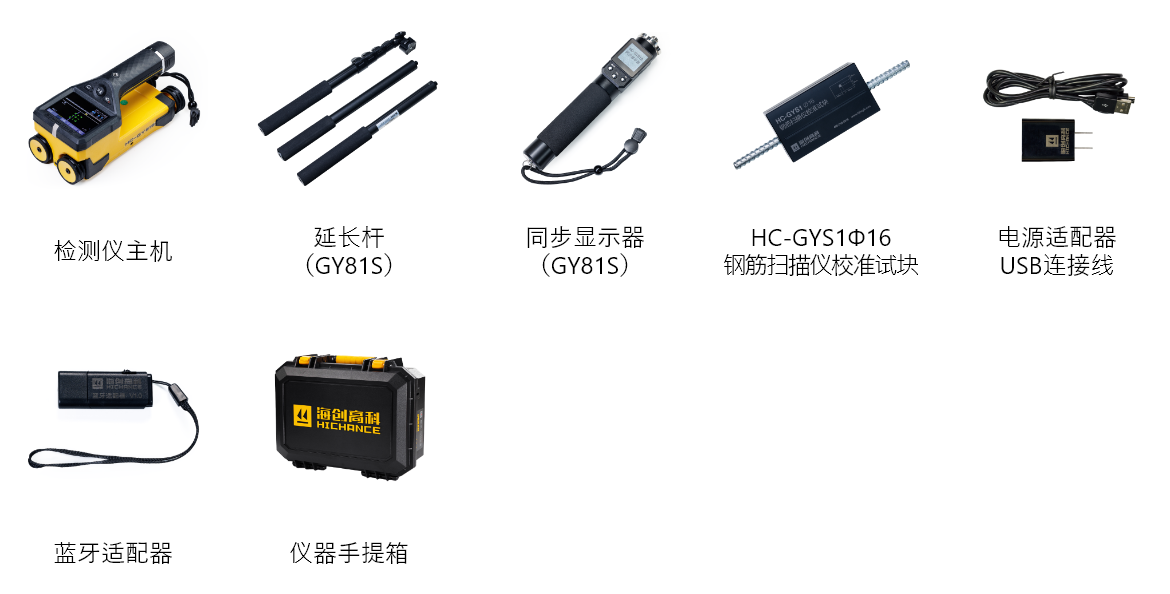

    • 產品配置
